Projet crT
Indice NDT
(N)iveau requis, de l’utilisateur à l’expert.
(D)ifficulté : Simple, Moyenne, Complexe.
(T)emps estimé pour la réalisation.
| Utilisateur | Technicien | Expert |
| Simple | Moyenne | Complexe |
| – d’une heure | + de 5 heures | 12 heures et + |
OcM
Objectif de l’article.
Contexte de la réalisation.
Modalité de l’éxécution.
Dans le cadre du déploiement de la fibre optique, certaines personnes préfèrent disposer d’un accès identique à la ligne en cuivre xDSL et non en direct, en passant un câble dans le salon… Ce document est donc le REX (retour d’expérience) du projet crT (coeur de Réseau Tof) ainsi que les devis et réalisations faites. Directement inspiré de l’opération initiale « Coeur de Réseau »
Situation et Projet
L’objectif est de remplacer la ligne en cuivre xDSL interne par une ligne réseau RJ45 cat6 monobrin blindée et de déplacer le coeur de réseau actuel sur paserelle xDSL (bureau) vers un coeur paré pour demain (garage) et la fibre. Création d’une ligne entre le salon (bout) et le garage (remplacer le lien CPL).
La maison est constituée de 2 étages. L’arrivée de la ligne cuivre xDSL est dans le garage. La maison dispose de 3 prises téléphoniques gigognes reliées les unes entres elles (une seule ligne).
- 1 prise dans le salon (côté entrée)
- 1 prise dans le bureau (exploitée – xDSL)
- 1 prise à l’étage
Le bureau concentre à la fois
- 2 ordinateurs reliées en RJ45
- la box pour la distribution du réseau et lapaserelle xDSL
- le CPL pour assurer le lien vers le bout du salon (TV mutimédia)
- le WiFi et DECt sont distribués depuis le bureau
- le NAS et son onduleur sont présents dans cette pièce
Le bureau est le coeur du réseau
Les flux xDSL et fibre arrivent dans le garage. Une armoire concentre
- le NAS
- la BOX
- l ligne RJ45 vers le bureau – ex ligne cuivre
- 1 ligne RJ45 vers le salon (bout) – ligne créée
- 2 prise DEXLAN
- 6 prises RJ45 dans la maison
Le garage est le coeur du réseau
- Disparition des prises téléphoniques dans la maison (perdure un accès possible via prise DTi dans garage)
- Disparition du CPL grâce à la ligne créée salon (bout) -> garage
- Meilleure couverture WiFi par la position haute et plus centralisée dans la maison
La Genèse
- Fin novembre l’idée est posée.
- Courant décembre les itérations réalisées.
- Mi décembre les commandes passées.
Boitier 7U 19″ Digitus + 1 étagère / 2 Dexlan / 4 Legrand rj451T blindées + 2 2T / 100m de câble monobrin cat6 / accessoires divers - Mi janvier la réalisation du remplacement de la ligne xDSL interne est faite.
- — Janvier 2018 — La création de ligne est reportée faute de temps et d’une météo plus clémente requise pour passage sur/sous toit.
Quelques images :
Photos des prises initiales, photo des schémas de branchement de prise Dexlan ou Legrand etc..
Éléments retenus
Parmi les éléments techniques mis en oeuvre, en comparaison avec l’opération initiale Coeur de Reseau on retient
- Un modèle 7U en mode EC (éco).
- Un modèle pré assemblé, avec les 2 côtés amovibles. en revanche les entraxes pour le passage des câble sont amovibles de manière définitive (versus un modèle non EC ou des rails permettent de le maintenir). Il convient de ne pas se tromper lors du choix du passage de câble.
- Absence de pieds en support, peu important si accroche murale mais dans le cas présent… (deux tasseaux en temporaire)
Un modèle 12U eut été possible puisque, malgré les dimensions annoncées, la hauteur était trop juste pour un encastrement in situ (déplacement de la planche du haut).
En l’absence de rack keystone, le choix s’est porté sur des prises femelles RJ45 cat6 blindées de marque Dexlan.
- Excellente fabrication
- mise en place par visserie (fournie) ou double face (fournie)
- Démontage/remontage aisée
- Montage « maison » sur patère bois fixée sur armoire (plaque de 10×10 cm)
- Câblage moins aisé que sur une prise keystroke Digitus ou Legrand – nécessite l’outil Punch-down ou dédié
Comme d’habitude prise 2T Legrand en modèle cat6 blindée
- Excellente fabrication
- installation standard sur prise/support Legrand
- Démontage/remontage possible
- Câblage aisé sans outillage
- Prix élevé mais fournisseur local compétitif ?
Nouveau, la ligne téléphonique étant connectée de prise en prise, une prise gigogne T devient le réceptacle pour 2 prises Legrand RJ45 cat6 blindées.
- Excellente fabrication
- installation standard sur prise/support Legrand
- Démontage/remontage possible
- Câblage aisé sans outillage mais plus minutieux que sur 1T
- Prix TRÈS élevé (// 2T) mais fournisseur local compétitif ?

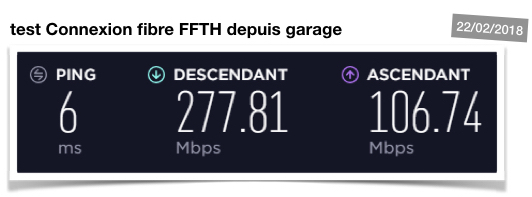

Et maintenant…
